光纤束设备研发成功

2022 光纤束设备研发成功

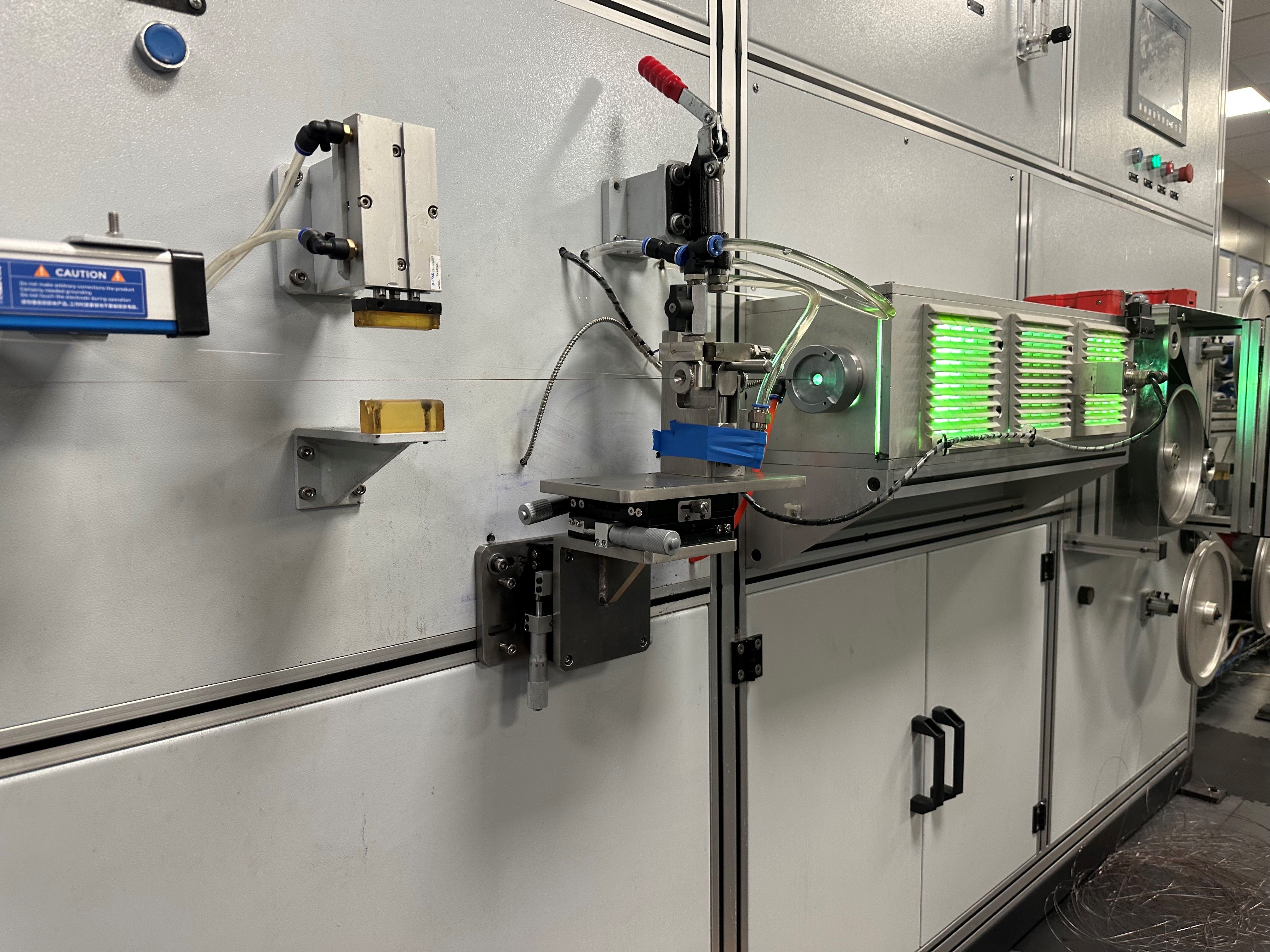

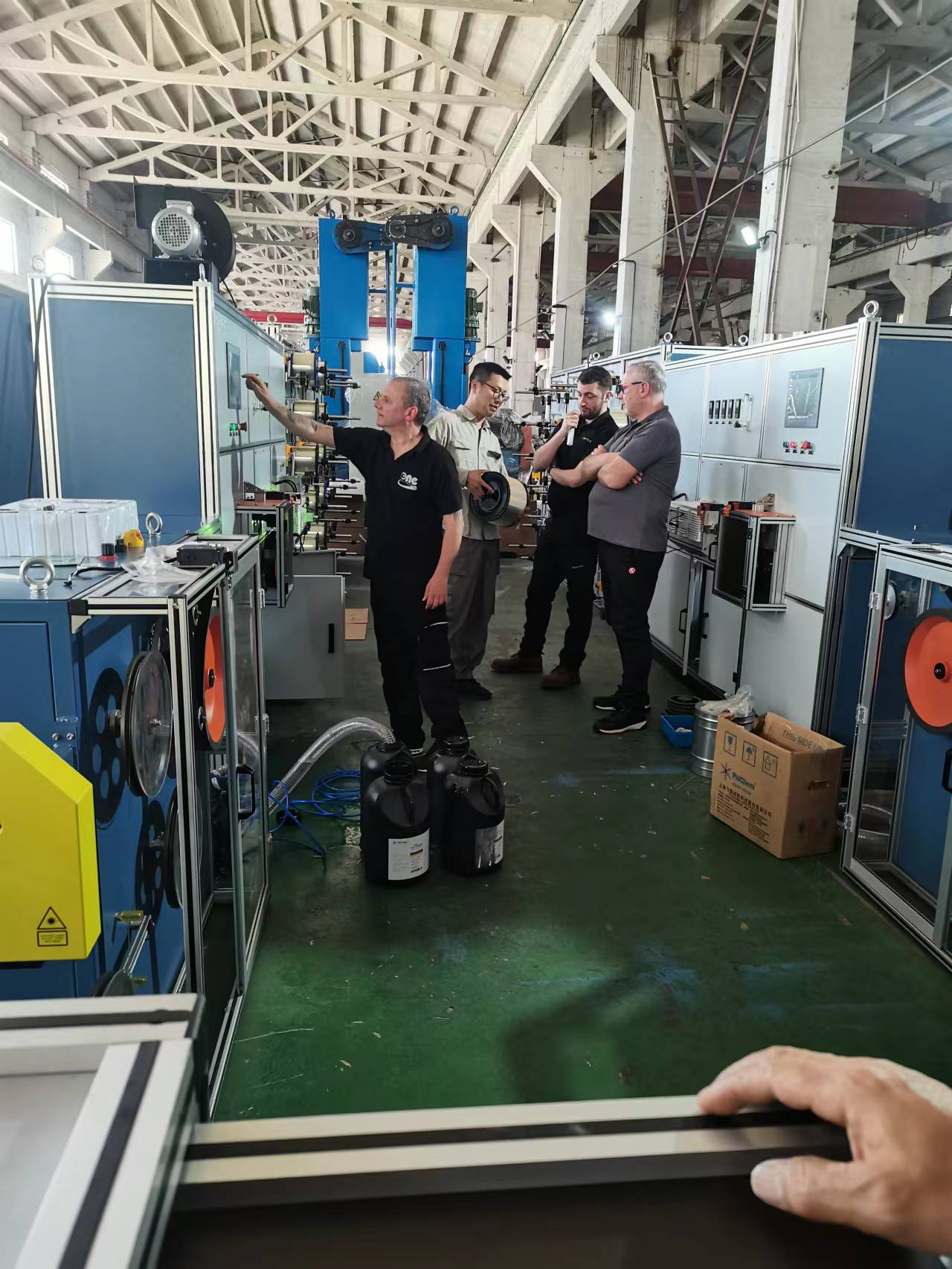

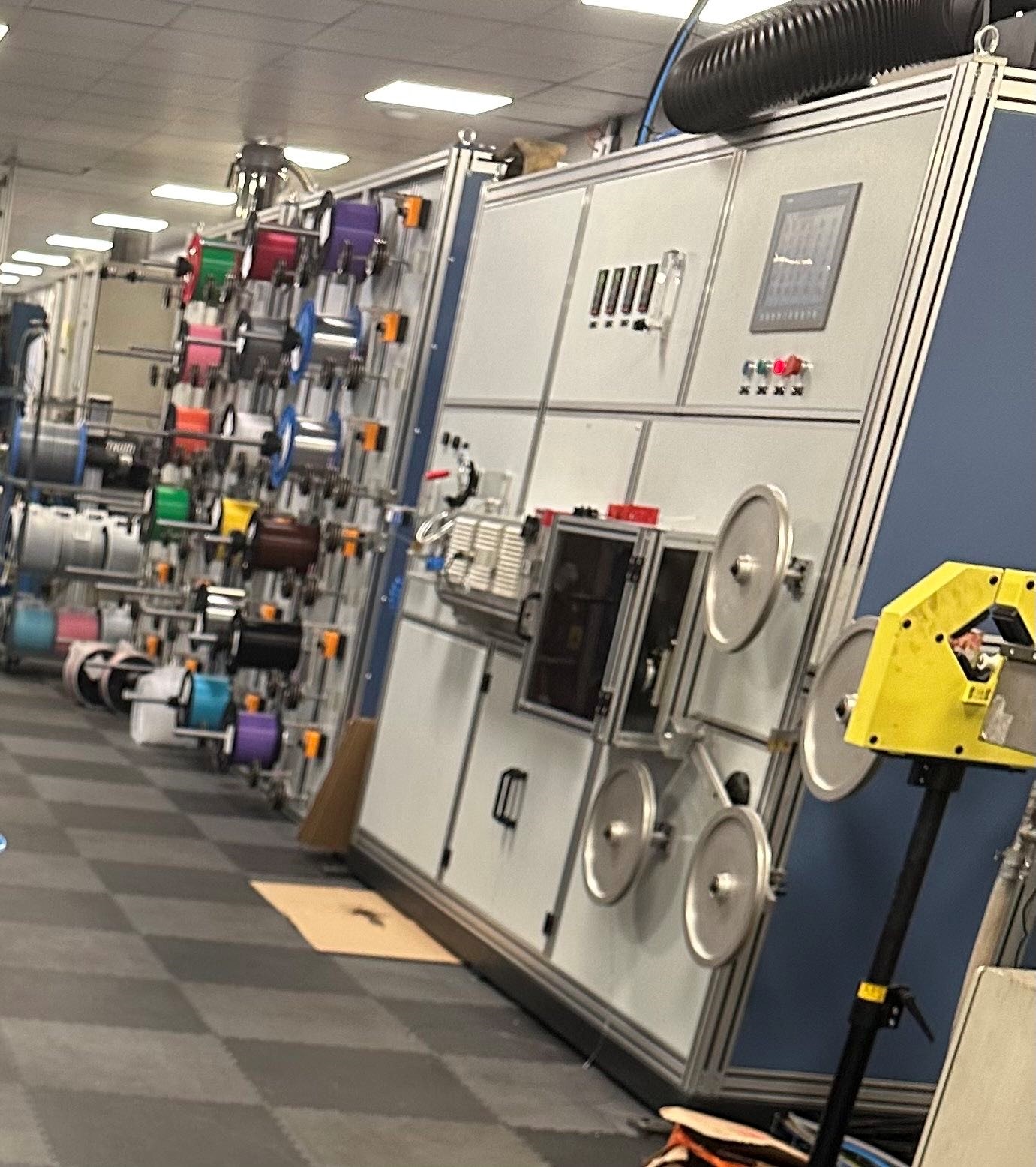

我们率先研制出CFU(compact fiber unit)生产线,并且出口到了英国。
我们的CFU生产线满足以下技术要求

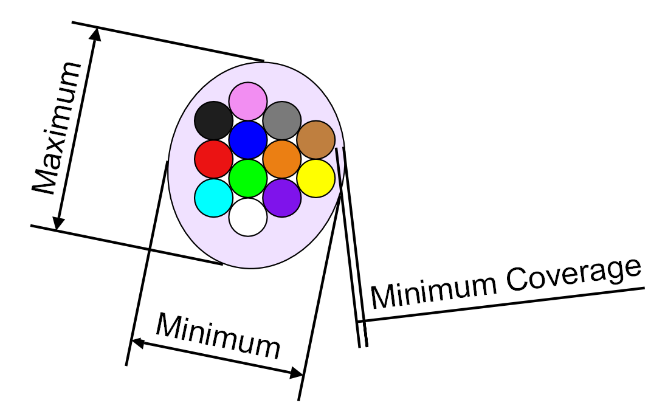

1.CFU尺寸

设计

4芯

12芯

24芯

配置

1.光纤

2.丙烯酸树脂

直径

(毫米)

0.82±0.02

1.30±0.02

1.80±0.05

最小树脂覆盖率(mm)

0.09毫米

0.09毫米

0.09毫米

*Fibre
 仅用于插图的颜色

2.光纤衰减**
在工艺卷盘上的室温下测量(使用OTDR)。
1550nm时最大0.22dB/km
1625nm时最大0.30dB/km

3.点损失**
在工艺卷盘上测量时,成品在1625nm处测量时,点损耗不得超过0.05dB(使用OTDR)

4.目视检查*
目视检查–1m长的产品应垂直悬挂,没有明显的线圈组、扭结或波浪(产品取自工艺卷轴)

5.条带测试*
产品应通过将束分裂为不断减少的两半并从树脂中剥离剩余纤维来剥离。1m剥离纤维的长度应易于实现。

6.固化度测试*
树脂涂层的样品应具有至少85%的固化。
剥离成品时,树脂不应剥落,并且应表现出一定程度的拉伸。
用清洁纸擦拭剥离的光纤时,不应残留液体树脂。
